沥青红外光谱仪是利用红外光与沥青分子相互作用的特性，分析沥青化学组成与结构的专业仪器，在沥青材料质量检测、性能预判等领域应用广泛。以下从基本原理、核心构成、工作流程、关键应用及技术特点等方面进行科普：

一、基本原理：分子 “指纹” 的光谱解读

红外光谱仪的核心原理是分子振动能级跃迁：

沥青的主要成分是复杂的碳氢化合物（如饱和分、芳香分、胶质、沥青质），其分子中存在不同的官能团（如 C-H 键、C-C 键、C=O 键、O-H 键等）。

当特定波长的红外光照射沥青样品时，分子中的官能团会吸收与自身振动频率匹配的红外光能量，导致振动能级跃迁，形成独特的吸收光谱（类似 “分子指纹”）。

通过分析光谱中吸收峰的位置（波长 / 波数）、强度和形状，可反推沥青中含有的官能团类型、含量及分子结构特征，进而关联其物理性能（如黏性、稳定性、老化程度等）。

例如：

SBS 改性沥青中，SBS 改性剂的 C=C 双键会在1600cm⁻¹ 左右形成特征吸收峰，可通过该峰的强度判断改性剂含量；

沥青老化后，分子链氧化产生羰基（C=O），其特征峰在1700cm⁻¹ 左右，峰强越高说明老化越严重。

二、核心构成：从光源到数据输出的完整链条

沥青红外光谱仪的基本结构包括以下关键部件：

1.红外光源：提供连续波长的红外光（通常为中红外波段，4000-400cm⁻¹，覆盖多数官能团的特征振动频率）。

2.样品池 / 附件：用于放置沥青样品，需适应沥青的黏稠态特性，常见形式有：

液体池：将沥青加热融化后注入，适合实验室高精度分析；

衰减全反射（ATR）附件：无需样品预处理，直接将沥青涂在晶体表面，通过光的全反射采集光谱，适合工地现场快速检测。

3.单色器：将混合红外光分解为单一波长的光（类似 “棱镜分光”），精准筛选所需波长。

4.检测器：接收透过或反射的红外光信号，将光信号转化为电信号（如电压、电流）。

5.数据处理系统：通过软件对电信号进行分析，生成红外光谱图，并结合内置模型（如官能团识别、性能预测模型）输出检测结果。

三、工作流程：从取样到结果的标准化操作

1.样品制备：

试验室检测：取少量沥青（约 0.1-1g），加热至流动态（避免过度加热导致老化），注入液体池或涂在 ATR 晶体表面，确保样品均匀覆盖且无气泡。

现场检测：使用便携式仪器的 ATR 附件，直接从沥青储罐、拌合站取样，涂片后快速检测（无需加热，适应工地便捷需求）。

2.光谱采集：

启动仪器，光源照射样品，单色器分光后，检测器记录不同波长下的光吸收强度，生成原始光谱图（横坐标为波数 /cm⁻¹，纵坐标为吸光度）。

3.数据分析：

定性分析：对比样品光谱与标准光谱库（如纯基质沥青、SBS 改性沥青的标准谱图），通过特征峰匹配识别沥青类型（如是否为改性沥青）、是否掺假（如混入废机油）。

定量分析：通过特征峰的吸光度强度，结合校准模型计算目标成分含量（如 SBS 改性剂掺量、羰基指数等）。

4.结果输出：软件自动生成检测报告，包含光谱图、识别结论、定量数值等。

四、关键应用：从材料鉴别到性能管控

1.沥青类型与真伪鉴别：

不同标号（如 AH-70、AH-90）、不同类型（基质沥青、SBS 改性、橡胶改性）的沥青，光谱特征存在差异，可通过 “指纹峰” 快速区分，避免错用材料。

识别掺假：若沥青中混入低价物质（如废机油、重质燃料油），其光谱会出现额外特征峰（如废机油的多环芳烃峰），可在 10 分钟内筛查风险。

2.改性沥青质量监控：

定量检测改性剂含量：如 SBS 改性沥青中，通过 1600cm⁻¹ 处 C=C 键的峰强，可快速计算 SBS 掺量，判断是否符合设计要求（通常 3%-5%）。

评估改性均匀性：对同一批次沥青的不同部位取样检测，若光谱差异过大，说明改性剂分散不均，需重新搅拌。

3.沥青老化程度评估：

沥青在储存、运输或拌合过程中会因高温氧化老化，产生羰基（C=O）、羟基（O-H）等官能团。

通过检测 1700cm⁻¹ 处羰基峰的强度（即 “羰基指数”），可量化老化程度，指导施工中拌合温度、时间的调整（如羰基指数过高需降低拌合温度）。

4.施工过程质量追溯：

建立项目沥青光谱数据库，记录每批次材料的光谱特征，当路面出现早期损坏（如开裂、车辙）时，可通过追溯历史光谱数据，排查是否因材料性能异常导致。

五、技术特点：优势与局限性并存

优势：

快速高效：单一样品检测仅需 5-15 分钟，远快于传统方法（如针入度、软化点检测需数小时），适合工地现场 “即检即用”。

无损检测：无需复杂预处理（如溶解、抽提），样品可回收，减少耗材浪费。

信息丰富：一次检测可同时获取多种官能团信息，关联多项性能指标（如老化、改性效果）。

便携性：便携式红外光谱仪重量仅 3-5kg，适应工地、料场等复杂环境（部分具备防尘、防摔设计）。

局限性：

依赖校准模型：定量分析需通过大量标准样品建立 “光谱 - 性能” 关联模型，模型精度直接影响结果准确性，需定期校准。

对杂质敏感：样品中混入砂石、水分等杂质会干扰光谱信号，需确保取样纯净。

辅助性工具：无法完全替代传统检测（如沥青的低温延度、黏度等指标仍需传统方法验证），需结合使用。

总结

沥青红外光谱仪是通过“分子指纹” 解析沥青化学本质的技术手段，其核心价值在于快速、无损地实现材料鉴别、质量监控与性能预判，尤其在工地试验室和现场检测中，大幅提升了沥青质量管控的效率。随着模型算法的优化和仪器小型化发展，它正成为沥青路面施工质量保障的重要工具，推动沥青材料检测从 “经验判断”向“数据驱动”升级。

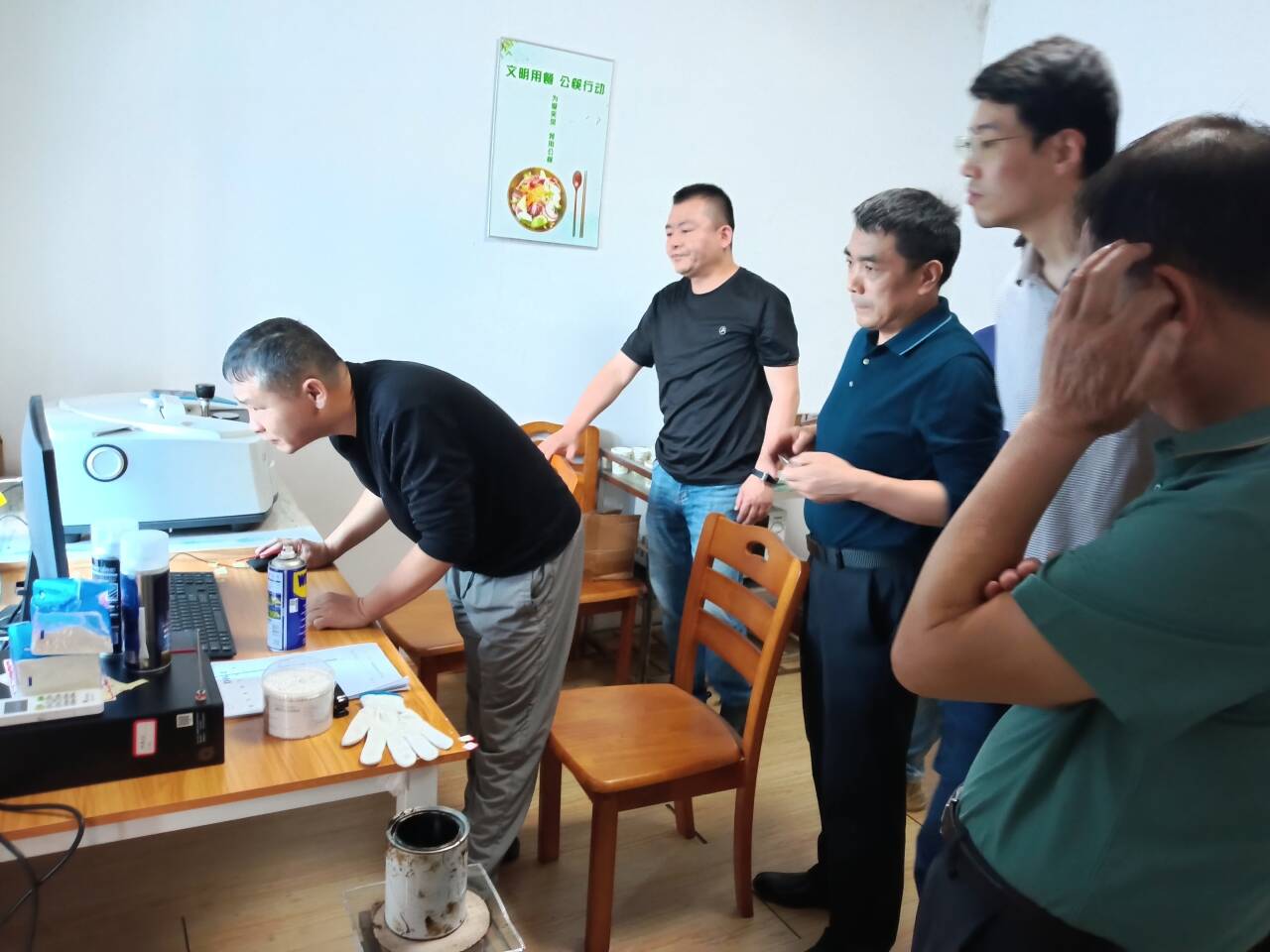

红外光谱仪在肇庆至高明高速公路高要水南至南岸段SY02标中心试验室应用

红外光谱仪在阳信高速公路JC2标中心试验室应用

高速检测：张勤
