一、螺栓的种类

螺栓作为连接件，在生活中非常常见，种类繁多，有外六角螺栓、内六角螺栓、大六角螺栓、全螺纹螺栓、扭剪型螺栓等。其中8.8级以上的为高强度螺栓，8.8级以下的为普通螺栓。桥梁上主要使用高强度大六角螺栓和高强度扭剪型螺栓。

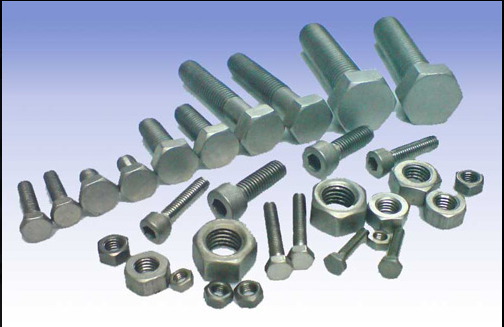

图1.各种螺栓

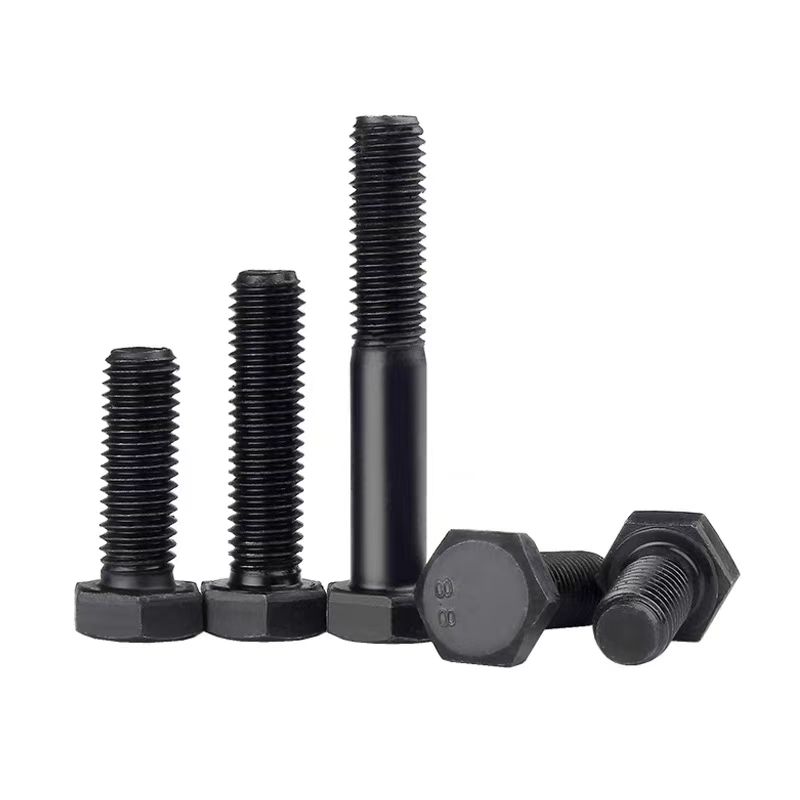

图2.大六角螺栓

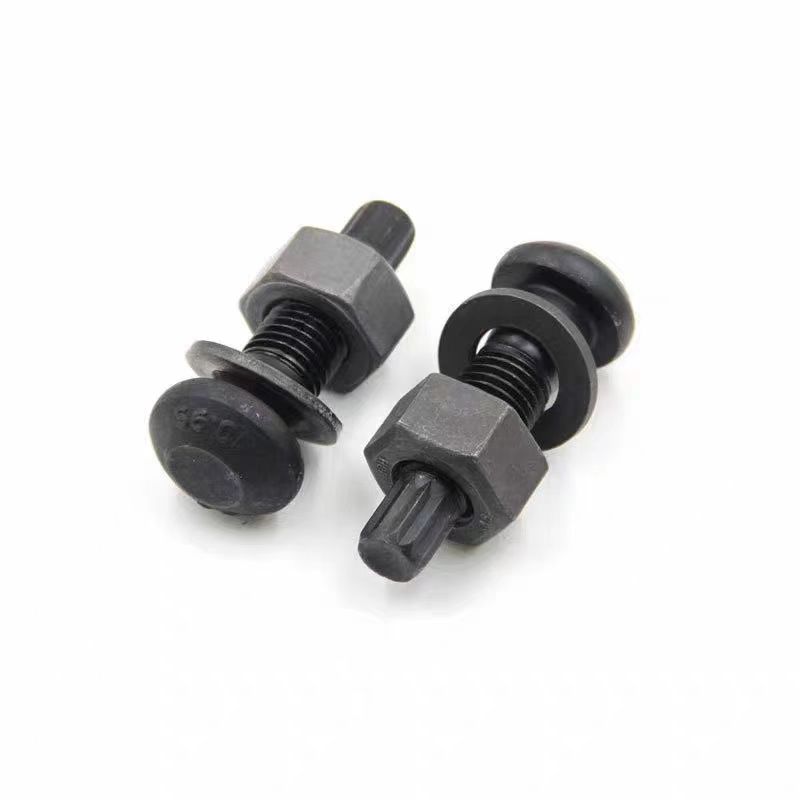

图3.扭矩型螺栓

二、桥梁用高强度螺栓扭矩系数及终拧扭矩检测

桥梁所承受的承载力是非常大的，所以为了保证桥梁连接部位的强度，我们在安装螺栓时必须要保证每一根螺栓都要拧紧。螺栓的拧紧程度主要靠螺栓的轴向力传递，但是现场安装时每根螺栓的轴向力很难检测。为了保证每根螺栓都能拧紧，我们用扭矩系数建立了螺栓轴向力与终拧扭矩之间的关系，即K=T/Pd。这样就可以使用扭矩扳手或电动扭矩仪测出终拧扭矩值，从而控制螺栓拧紧程度。不仅如此，因为螺栓扭矩系数还与螺栓的螺纹状况、螺母与螺栓的摩擦系数、螺栓加工质量等有一定关系。所以标准规定了螺栓的扭矩系数的区间为0.11~0.15，螺栓扭矩系数只有在区间内才是合格螺栓，因此螺栓扭矩系数从侧面也可以反应出螺栓的整体质量。可见高强度螺栓扭矩系数的检测是螺栓施工安装中非常重要的一个环节。

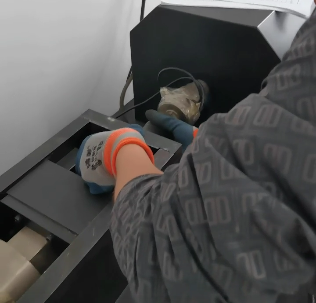

图4.螺栓扭矩系数检测

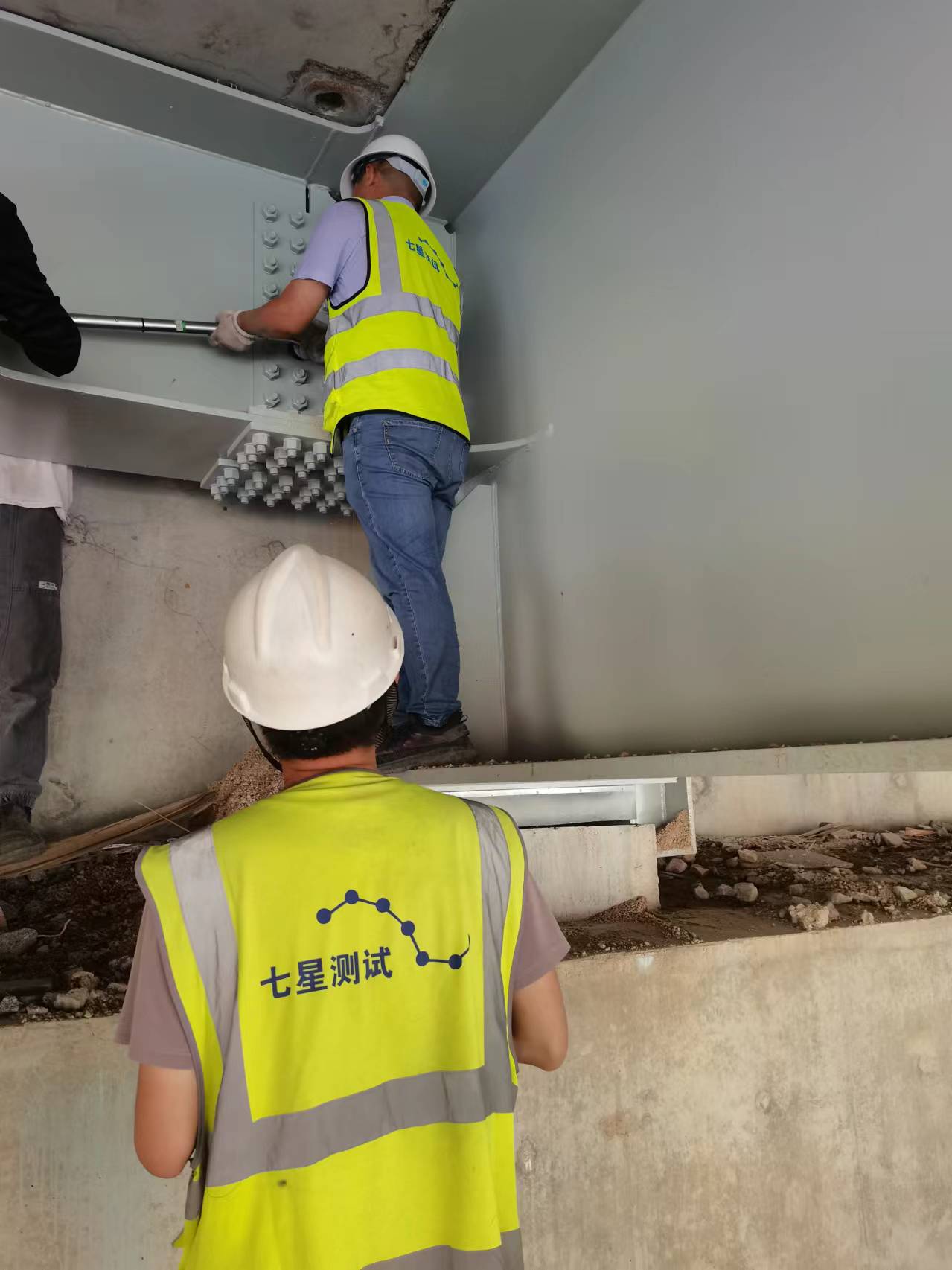

图5.高强度螺栓终拧扭矩检测

三、桥梁用高强度螺栓紧固轴力检测

螺栓的紧固轴力主要用来检测扭剪型螺栓，扭剪型螺栓是为了施工方便制作的一种螺栓，常见于铁路桥梁中，是一种头部是圆弧型螺栓头，尾部带梅花头的螺栓。这种螺栓的尾部梅花头是特制的，尾部梅花头拧断后的螺栓轴力，即为施工时的紧固轴力。所以在施工时我们只需检查螺栓尾部梅花头有没有拧断，就可以判断螺栓是否拧紧。这种螺栓在使用前我们要对它的紧固轴力进行复测，检测其是否符合施工紧固轴力要求。

图6.扭矩型高强螺栓轴力检测

四、结束语

高强度螺栓作为桥梁的一种重要连接方式，因其便捷性，在施工应用中非常普遍，作为桥梁材料中的一种产品零件，在进场使用前，我们必须对其质量进行各种性能的复检，如尺寸偏差、楔负载、螺母保证荷载等。在安装过程中也要严格进行过程中的检测，保证桥梁的施工质量。
